德國安士能EUCHNER傳感器技術參數

德國安士能EUCHNER傳感器感應識別系統CIS3A用于對感應識別距離比較遠的場合。因此它的數據載體相對比較大。

數據載體用螺絲固定在被識別產品上。線圈和電子線路被地整合在讀取頭或讀寫頭中。數據載體和讀取頭各內含一組圓形線圈。讀取頭和載體的安裝方向匹配要求不高。也就是說，載體可以從任何方向接近讀取頭。當數據載體以較低的速度接近或停止在讀取頭前面（即移過讀取頭）時，讀取頭就能讀取其內置編碼。數據載體必須始終靜態寫入。

特點

低成本的讀寫系統使用最為廣泛，通常選用只讀頭。

非常緊湊的讀頭設計；無須配置額外接口配件

讀取距離最大28 mm。

移動讀取時的接近速度可至230 mm/s。

數據載體容量：16字節E2PROM讀/寫內存

只讀頭I/O可非常容易地連接任何4位并行接口的控制系統。（24V）

RS232串行接口的讀寫頭

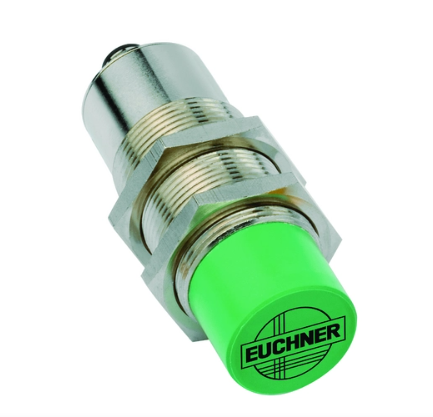

德國安士能EUCHNER傳感器CIT3APL1N30-STA (訂貨號 071900)

帶并行串口的只讀讀頭CIT3A，水平方向接插頭

注意事項：

當采用屏蔽連接電纜時，最長可允許50m的電纜。

電氣連接值

輸出類型 插拔式

輸出電壓

min. UB -3 V DC 用于高電平

0 ... 2 V DC 用于低電平

工作電壓DC 20 ... 24 ... 28 V DC

輸入電壓

max. 2 V DC 跳躍輸入低電平

min. 15 V DC 跳躍輸入高電平

切換電流

每輸出 max. 30 mA

電流消耗

無負載 65 ... 100 mA

電阻 4.5 kΩ 跳躍輸入的輸入電阻

EUCHNER傳感器機械值和環境

連接類型 8針M12插頭，軸向連接

存儲溫度 -25 ... 70 °C

安裝類型 表面

保護等級 IP67

環境溫度 0 ... 50 °C

材料

殼體 銅鋅，鍍鎳

接口

數據接口 4位并行，通過高電平/低電平進行二進制編碼

EUCHNER傳感器結合CIS3AP50X50SH16YSNOU、CIS3AP50X50SH16YSNOP觸發塊使用

識別距離

25°C 時 7 ... 12 ... 20 mm

中心偏移

識別距離s=12 mm時 -11 ... 11 mm
