德國EUCHNER安士能精密單體行程開關工作原理

德國EUCHNER安士能精密單體行程開關

這種開關應用于機械和系統工程中需要控制或精確定位的領域。殼體采用鋁合金壓鑄工藝，堅固耐用，具有非常高的使用壽命和防腐蝕性能。

特點

耐用的壓鑄鋁殼體

超過3000萬次的超長使用壽命

為機器和人員提供保護的設計

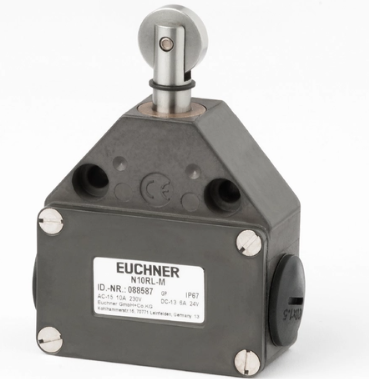

多種柱塞形式N10RL-M (訂貨號 088587)

精密單體行程開關N10，加長的滾輪柱塞

不銹鋼材質柱塞電氣連接值

套期保值max. 16 A gG

連接橫斷面0.34 ... 1.5 mm2

額定絕緣電壓Ui250 V

額定沖擊電壓 Uimp2.5 kV

德國EUCHNER安士能精密單體行程開關利用類別

AC-1216A 230V

AC-1510A 230V

DC-136A 24V

切換電流

最小（DC 24V時）20 mA

熱額定電流Ith10 A

機械值和環境

Anfahrgeschwindigkeit0.01 ... 20 m/min

連接類型

3 xM20 x 1.5

門位置的常閉觸點數1

門位置的常開觸點數1

EUCHNER精密單體行程開關觸發元件

金屬滑動軸承加長型滾輪柱塞

觸發力min. 20 N

安裝方向任何

存儲溫度-25 ... 80 °C

機械壽命30 x 10?

切換原則快動式開關觸點

保護等級IP67

環境溫度-5 ... 80 °C

材料

殼體陽極氧化壓鑄合金

觸點銀合金，電亮金

EUCHNER精密單體行程開關符合EN ISO 13849-1和EN IEC 62061的特性值

B10D20 x 10?

EUCHNER精密單體行程開關主要有機械式和感應式兩種，其工作原理有所不同：

機械式精密單體行程開關工作原理：

機械觸發：通過外部機械力觸發，如設備撞塊、推桿接觸等。N10 系列行程開關提供多種觸發頭選型，如滾輪柱塞式、直動柱塞式、杠桿滾輪式等。當設備撞塊接觸滾輪柱塞式觸發頭的滾輪時，滾輪受力帶動柱塞向下按壓或橫向推動；直動式觸發頭則通過撞塊直接推動柱塞，將外部設備的 “位置位移" 轉化為 “機械力" 并傳遞至內部傳動機構。

力的傳遞與放大：觸發頭接收的機械力通過內部傳動機構，通常為彈簧、杠桿或推桿組件進行傳遞。傳動機構中集成復位彈簧，利用機械結構特性實現 “力的放大" 或 “行程補償"，確保即使微小的觸發位移也能可靠驅動觸點動作。當外部觸發力消失后，彈簧會帶動觸發頭和觸點機構復位。

觸點切換：觸點系統是實現 “信號輸出" 的關鍵，采用銀合金觸點，通常包含兩組基礎觸點，即常開觸點（NO）和常閉觸點（NC）。初始狀態下，常開觸點斷開，常閉觸點閉合。當觸發頭被按壓、傳動機構動作時，常開觸點閉合，接通電路，常閉觸點斷開，切斷電路；觸發力消失后，彈簧復位使觸點恢復初始狀態。部分型號還支持 “轉換觸點"，可同時輸出 “通 / 斷" 兩種信號。

EUCHNER精密單體行程開關感應式精密單體行程開關工作原理：

感應式單體行程開關為非接觸式工作原理，它利用感應原理，當目標物體接近開關時，通過感應頭檢測到物體的存在，進而產生感應信號，使開關內部的電路狀態發生改變，實現電路的通斷控制，從而向控制系統反饋目標位置是否到達的信號。這種開關無磨損，具有無限的機械使用壽命，但在腐蝕性的工況中感應靈敏度會降低。
